SEGC-030A/B 通用数字显示表
SEGC-030A/B Series Digital Panel
Meters
|
|
|
特点：FEATURES
⊙ 产品适用于各种测量设备检测交流电流。
___The meter can be used with various
kinds measuring facilities to interchange electric current
⊙ 标准通用表壳，体积小巧
___Current watchcase, volume delicate
⊙ 测量准确，性能可靠
___ Measuring precision, performances
reliable
⊙ 双积分A/D转换（2.5次/秒）
___ Dual slope A/D conversion(2.5/s)
⊙ 最大显示范围0 - 99 Max display range 0 - 99
⊙ 输入方式：
___A型配交流电流互感器其二次额定电流为1A。
___B型 30A交流电流直接输入式
A型、B型均有竖式和横式安装方式。 |
一． 技术参数
SPECIFICATIONS |
|
|
输入方式
Input mode
|
交流电流: AC Ampere : 1-1000 mA
( 0 - 1 A) 、 30A 交流电流直接输入式
|
|
精 度
Accuray
|
±0.5％F.S ± 2Digit (23℃±5℃)
|
|
A/D转换
A/D onverter
|
双积分 A/D 转换 Dual slope A/D conversion
|
|
采样速度
Sampling speed
|
约 2.5次/秒 Abt 2.5/s
|
|
最大显示
Max.Display
|
99 可 设 定 Can set
|
|
显 示
Display
|
红色数码管高14.2mm red LED 14.2mm
H
|
|
消耗功率
Power consumption
|
≤3W
|
|
使用温度
Operating temperature
|
0℃ - 50℃
|
|
电 源
Aux.Power supply
|
交 流 AC 220V 50 Hz
|
|
重 量
Weight
|
350g
|
|
外形尺寸
Outside dimension
|
48mm(H) × 96mm(W) × 112mm(D)DIN
|
|
开孔尺寸
Perforate dimension
|
92mm(W) × 44mm(HD)DIN
|

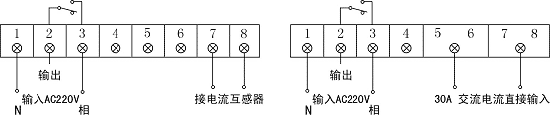

二． 端子连接 CONNECTION DIAGRAM |
|
|
|
|
|
|
|
三． 外形及表盘开孔尺寸 THE
OUTSIDE DIMENSIOS |
|
|
|
|
横式正面
|
侧面
|
开孔
|
|
注：1.横式和竖式接线方式相同 2.横式和竖式外形尺寸相同 3.横式和竖式开孔尺寸相同
|
| |
|
|
| |
|
|
四．
注意事项 CAUTIONS
1．电源输入为1、3接线端，2端为输出端，受面板开关控制。 7、8端为输入，接电流互感器二次端
2．本通用数字显示表有多种供电方式和输入方式，在安装时请特别注意校对所选仪表是否与实际要求相符合。 |
|
五． 说明 NOTES
SEGC - 030A/B 型通用数字显示表使用范围非常广泛，我们可以根据客户不同要求定制。
|
