MHM-06 双路高速差分信号转换器 双路高速差模信号转换器 差分(差模)转单端信号
Low-Voltage Differential Signaling GRATING ISOLATING OF PROCESS AND CONTROL SIGNALS

应 用 方 案

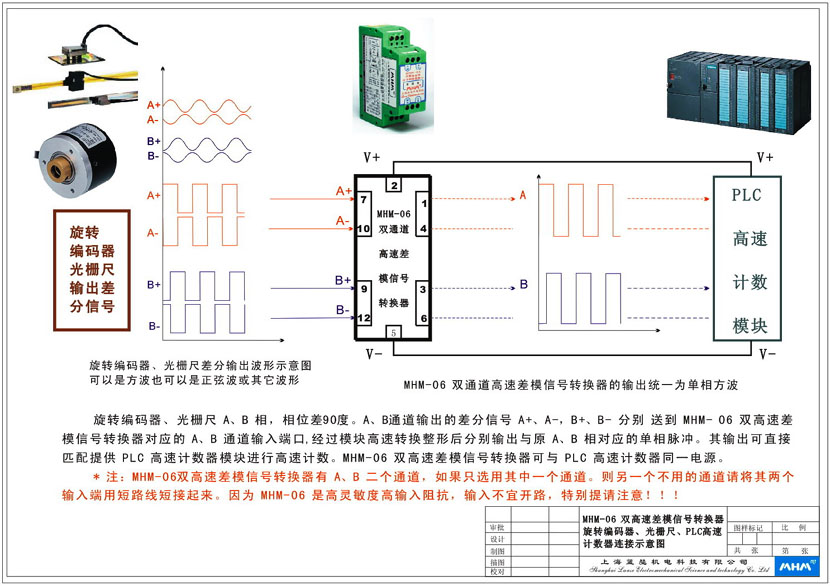

与 PLC 低电平有效 NPN漏型输入端、高速计数器 配合使用选型
低电平有效 漏型输入请选用 MHM-06O
（请注意输入端的频率响应速度与信号源的频率是否匹配，信号接收端频响速度应为发射端最高速度的1.5倍以上，不然会造成漏脉冲现象）

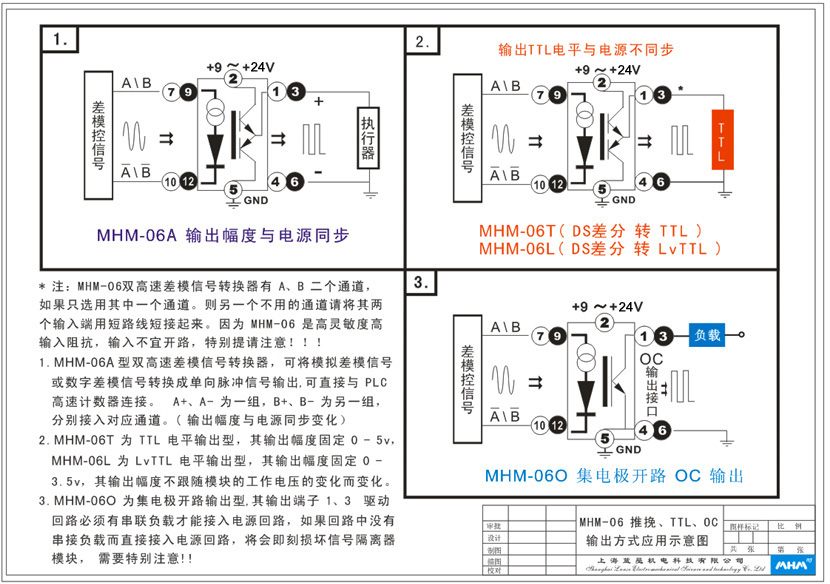

与 PLC 高电平有效 PNP源型输入端、高速计数器 配合使用选型
高电平有效 源型输入端 必须为高阻状态请选用 MHM-06A





应用案例解答

如何实现单路差分信号输入、双路单端信号/OC输出？
可以将差分信号 + 同时接入7端、9端，信号 - 同时接入10端、12端。这样就可以实现单路差分(差模)信号输入、双路单端/OC输出了。

如何实现差分信号驱动直流大功率设备（如：电磁阀、电机、信号灯）？
可以使用MHM-06A 和 MHM-01C、MHM-02C配合使用，就可以实现差分(差模)信号驱动直流大功率设备了，可驱动最高DC48V、12A的设备。

如何实现输入差分信号输出单端信号电平倒置/OC输出倒置（信号为1时输出低电平/OC截止，信号为0时输出高电平/OC导通）？
将差分信号 + 极接入10、12端，信号 - 极接入7、9端，这样输出的信号就倒置了。
