MHM-03系列 三路高速光电耦合器 高速光栅隔离器
GRATING ISOLATING OF PROCESS AND CONTROL SIGNALS

应 用 方 案

PLC NPN(日系漏型\德系源型)输入端、【低电平有效的高速计数器】配合使用选型

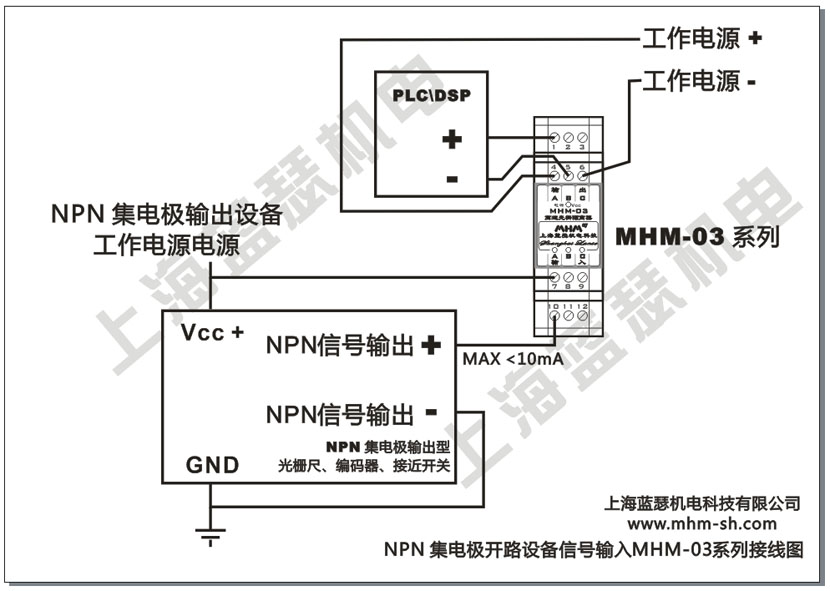

NPN漏型输入请选用 MHM-03AO、MHM-03BO、MHM-03LO、MHM-03ZO

PLC PNP(日系源型\德系漏型)输入端、【高电平有效的高速计数器】配合使用选型

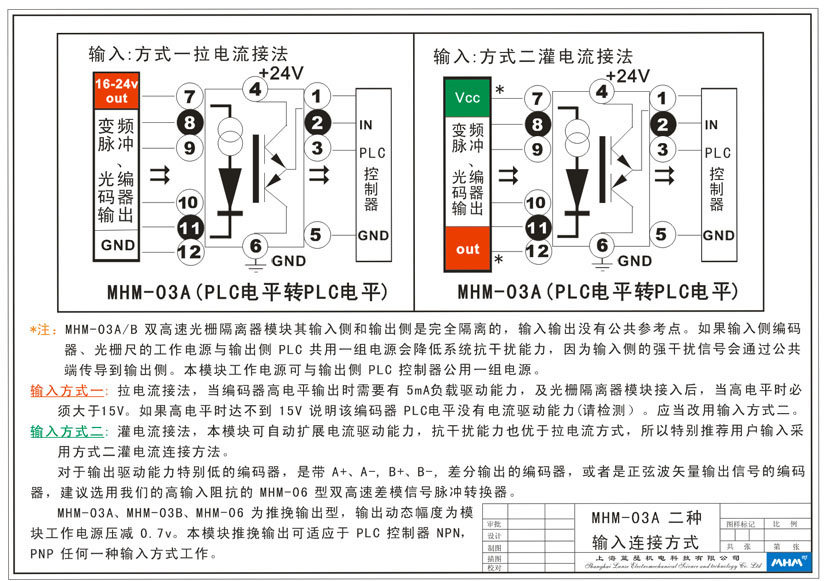

PNP源型输入端必须为高阻状态请选用 MHM-03A、MHM-03B、MHM-03L、MHM-03Z

(请注意输入端的频率响应速度与信号源的频率是否匹配,信号接收端频响速度应为发射端最高速度的1.5倍以上,不然会造成漏脉冲现象)

【日系\德系PLC 源型、漏型定义相反,选型时请以输入点电流方向为基准,高电平有效 或 低电平有效】



应用案例解答

如何实现单路信号输入、三路信号/OC输出?

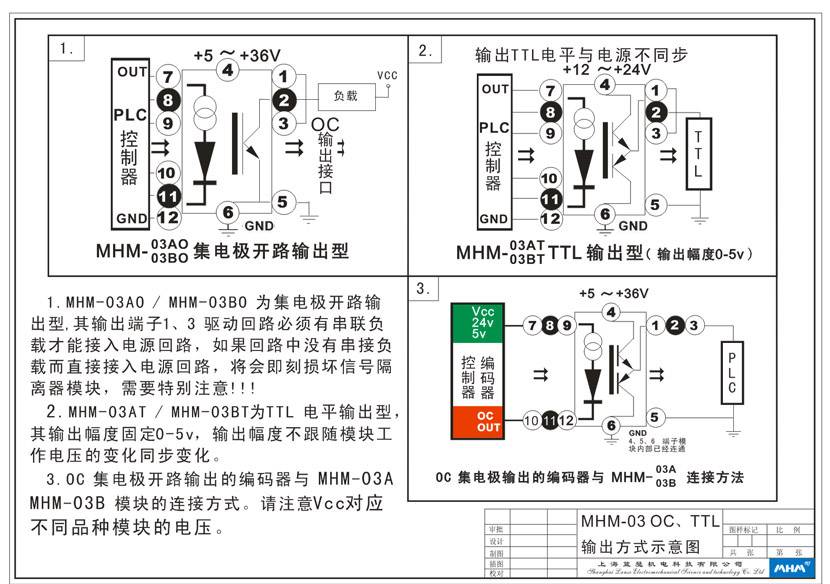

可以将信号+同时接入7端、8、9端,信号-同时接入10端、11、12端。这样就可以实现单路信号输入、三路信号/OC输出了。

如何实现输出单端信号电平倒置/OC输出倒置(信号为1时输出低电平/OC截止,信号为0时输出高电平/OC导通)?

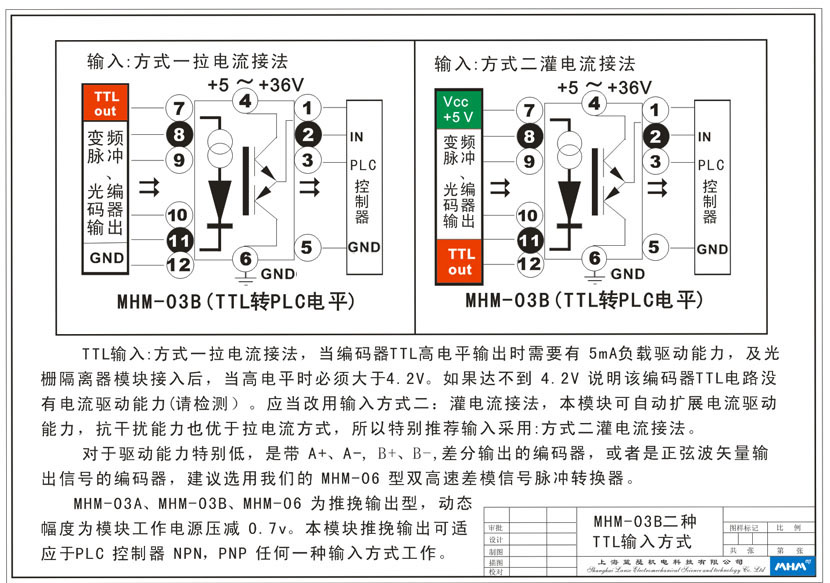

按灌电流接线图安装,就可以实现信号倒置。在信号源设备的DC电源与输出信号高电平等电位的情况下,将信号源设备的DC电源+ 接7、8、9端,信号+ 接10、11、12。如果信号源设备为AC交流电源,则需要使用MHM-07系列与MHM-06系列配合使用才能实现信号倒置。

如何提高脉冲信号的传输距离?
目前光电编码器、脉冲式流量计等以脉冲形式输出的传感器设备,逐步取代传统4-20mA信号的传感设备。其优点在于测量精度有较大提高,但信号的驱动能力都做的比较小,造成无法远距离传输。可以使用MHM-02/03系列的光栅隔离器作为信号中继器使用,提高信号的驱动能力,由此可以增加传输距离,同时也应选用优质低内阻的信号线材,以降低信号在线上损耗。

变频器对脉冲信号的干扰主要有三个途径
1、(电缆)变频器与安装有编码器的电机有信号链接。
2、(电源)变频器电源与信号源设备、接收设备共地。
3、(空气)变频器有较强的无线电干扰波发出。

解决变频干扰方法
1、(电缆)对信号进行隔离、整形、转换处理。
2、(电源)使用独立电源并进行电源隔离处理。
3、(空气)增加金属接地网罩,抑制无线电波。



应 用 方 案
