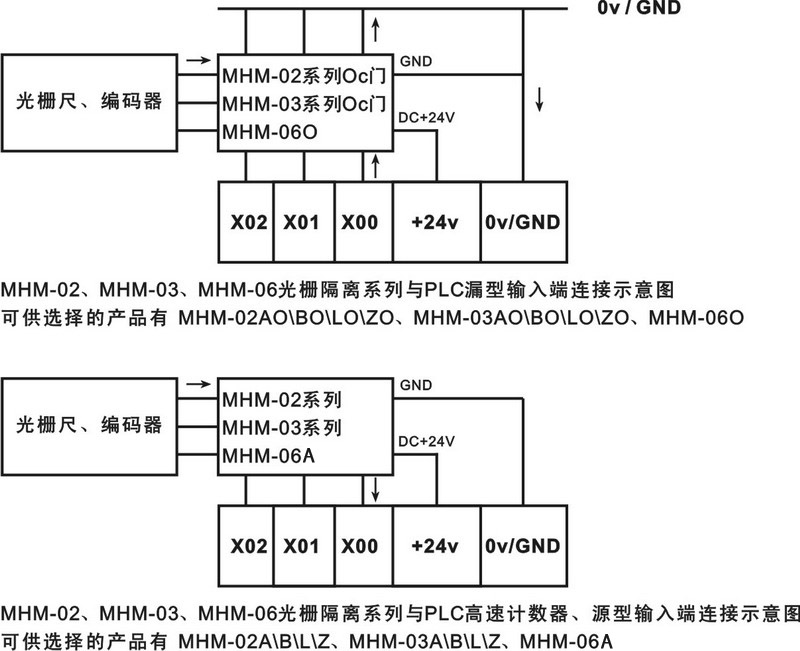

PLC NPN(日系漏型\德系源型)输入端、【低电平有效的高速计数器】配合使用选型
NPN漏型输入请选用
MHM-02AO、MHM-02BO、MHM-02LO、MHM-02ZO
与 PLC
PNP(日系源型\德系漏型)输入端、【高电平有效的高速计数器】配合使用选型
PNP源型输入端必须为高阻状态请选用
MHM-02A、MHM-02B、MHM-02L、MHM-02Z
（请注意输入端的频率响应速度与信号源的频率是否匹配，信号接收端频响速度应为发射端最高速度的1.5倍以上，不然会造成漏脉冲现象）
【日系\德系PLC 源型、漏型定义相反，选型时请以输入点电流方向为基准，高电平有效
或 低电平有效】
|
应用案例解答
|
|
如何实现单路信号输入、双路信号/OC输出？
可以将信号
+ 同时接入7端、9端，信号 - 同时接入10端、12端。这样就可以实现单路信号输入、双路信号/OC输出了。
|
|
如何实现输出单端信号电平倒置/OC输出倒置（信号为1时输出低电平/OC截止，信号为0时输出高电平/OC导通）？
按灌电流接线图安装，就可以实现信号倒置。在信号源设备的DC电源与输出信号高电平等电位的情况下，将信号源设备的DC电源
+ 接7、9端，信号 + 接10、12。如果信号源设备为AC交流电源，则需要使用MHM-07系列与MHM-06系列配合使用才能实现信号倒置。
|
|
如何提高脉冲信号的传输距离？
目前光电编码器、脉冲式流量计等以脉冲形式输出的传感器设备，逐步取代传统4-20mA信号的传感设备。其优点在于测量精度有较大提高，但信号的驱动能力都做的比较小，造成无法远距离传输。可以使用MHM-02/03系列的光栅隔离器作为信号中继器使用，提高信号的驱动能力，由此可以增加传输距离，同时也应选用优质低内阻的信号线材，以降低信号在线上损耗。
|
自发电编码器高电平浮动范围过大，如何转换为稳定的高电平信号？
自发电编码器其的高电平会随着转动速度的高低而变化，造成高电平信号浮动范围过大，由此损坏信号接收设备。这类情况可以选用MHM-02xD动态高电平系列光栅隔离器，将浮动的高电平信号转换为固定高电平信号。 |
变频器对脉冲信号的干扰主要有三个途径
1、（电缆）变频器与安装有编码器的电机有信号链接。
2、（电源）变频器电源与信号源设备、接收设备共地。
3、（空气）变频器有较强的无线电干扰波发出。
解决变频干扰方法
1、（电缆）对信号进行隔离、整形、转换处理。
2、（电源）使用独立电源并进行电源隔离处理。
3、（空气）增加金属接地网罩，抑制无线电波。
|
|
